Требуется: вычислить токи в ветвях цепи методом свертки, составить баланс мощностей для проверки правильности решения, построить потенциальную диаграмму замкнутого контура (подписать узлы на схеме).
«Требуется: вычислить токи в ветвях цепи методом свертки, составить баланс мощностей для проверки правильности решения, построить потенциальную диаграмму замкнутого контура (подписать узлы на схеме).»
- Электроника, электротехника, радиотехника
Условие:
Требуется:

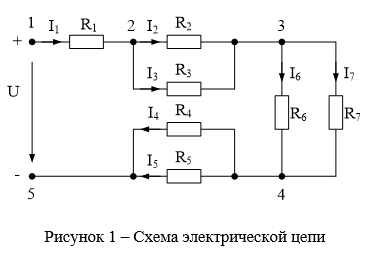

- вычислить токи в ветвях цепи (рис. 1) методом свертки,
- составить баланс мощностей для проверки правильности решения,
- построить потенциальную диаграмму замкнутого контура (подписать узлы на схеме).
Решение:
Дано:
U = 110 В,
R1 = 15 Ом, R4 =25 Ом,
R2 = 10 Ом, R5 =10 Ом,
R3 = 20 Ом, R6 =20 Ом,
R7 =25 Ом.
Обозначим узлы и токи на схеме в соответствии с направлением входного напряжения U.
Рассчитаем эквивалентное сопротивление заданной электрической цепи Rэкв относительно источника U. Используем метод эквивалентных преобразований (метод свертки).
Резисторы R2 и R3 соединены параллельно. Их общее сопротивление...
