Требуется -- вычислить токи в ветвях цепи − составить баланс мощностей для проверки правильности решения, − построить потенциальную диаграмму для одного (любого) замкнутого контура (подписать узлы на схеме).
«Требуется -- вычислить токи в ветвях цепи − составить баланс мощностей для проверки правильности решения, − построить потенциальную диаграмму для одного (любого) замкнутого контура (подписать узлы на схеме).»
- Электроника, электротехника, радиотехника
Условие:
Требуется
- вычислить токи в ветвях цепи
− составить баланс мощностей для проверки правильности решения,
− построить потенциальную диаграмму для одного (любого) замкнутого контура (подписать узлы на схеме).

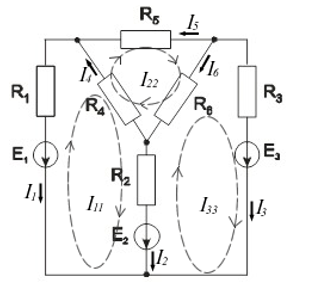

Рисунок 1 – Расчетная схема
Дано: Е1=30 В, Е2=25 В, Е3=15 В, R1=25 Ом, R2=10 Ом, R3=20 Ом, R4=20 Ом, R5=10 Ом, R6=20 Ом.
Решение:
Рисунок 1 Расчетная схема
1. Система уравнений, составленных по второму закону Кирхгофа для контурных токов, для рассматриваемой цепи имеет вид:
Система уравнений, записанных по второму закону Кирхгофа...
