Условие:
Требуется

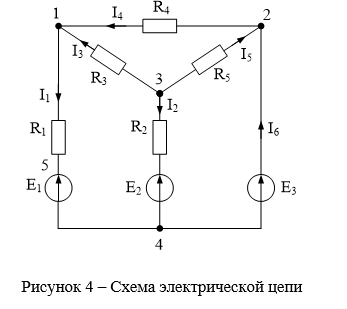

- вычислить токи в ветвях цепи (рис. 4),
- составить баланс мощностей для проверки правильности решения,
- построить потенциальную диаграмму для одного (любого) замкнутого контура (подписать узлы на схеме).
Решение:
Дано:
E1 = 15 В,
E2 = 20 В,
E3 = 25 В,
R1 = 15 Ом, R4 =10 Ом,
R2 = 20 Ом, R5 =20 Ом,
R3 = 25 Ом, R6 =25 Ом.
Преобразуем цепь: заменим треугольник сопротивлений R3, R4, R5 на звезду. Новообразованные сопротивления равны
