Условие:
Трехфазный двухобмоточный трансформатор типа ТМ выпускают на два класса напряжения (10 кВ и 6 кВ).
Определить параметры схем замещения трансформаторов ТМ-100/10 и ТМ-100/6 и проанализировать, как влияет при одинаковой номинальной мощности класс напряжения обмотки ВН на сопротивление и проводимость трансформатора.
Решение:
Паспортные данные для трансформатора ТМ-100/10:
Sном =100 кВА, Uвн =10 кВ, Uнн = 0,4 кВ,
Pк =1,97 кВт, Pх = 0,36 кВт, uк = 4,5 %, Iх = 2,6%.

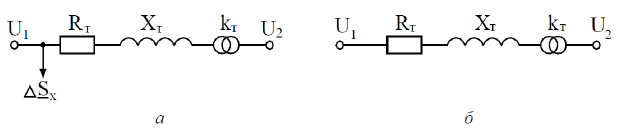

Рис. 3.Упрощѐнные схемы замещения двухобмоточных трансформаторов:
а с учѐтом и б без учѐта поперечной ветви
Определим параметры продольной ветви схемы замещения.
Активное сопротивление трансформатора, приведѐнное к напряжению высшей обмотки,
