Трехфазный двухобмоточный трансформатор характеризуется следующими величинами:

номинальная мощность S_н = 180 кВА;

номинальное высшее линейное напряжение U_1л = 110 кВ;

номинальное низшее напряжение U_2л = 15.75 кВ;

напряжение короткого замыкания U_к = 6.5 %;

ток холостого хода i₀ = 2.4%;

мощность короткого замыкания P_к  = 4.2 кВт;

мощность холостого хода P₀ = 1.1 кВт;

коэффициент мощности нагрузки cosφ₂ = 0.82;

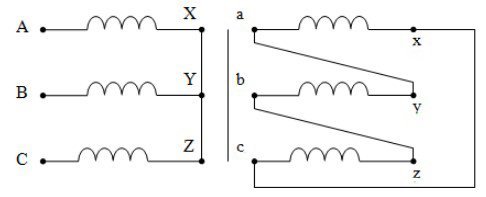

схема соединения обмоток трансформатора –

В задаче требуется выполнить следующее:

1. начертить схему трансформатора;
2. определить номинальные токи в обмотках трансформатора;
3. определить коэффициент трансформации фазных и линейных напряжений;
4. начертить Т-образную схему замещения трансформатора и определить ее параметры;
5. определить активное и реактивное сопротивления фазы первичной и вторичной обмоток;
6. построить в общей системе координатных осей графики зависимостей напряжения U₂ на зажимах вторичной обмотки и коэффициента полезного действия η от коэффициента нагрузки β, вычисления произвести для β: 0.25; 0.50; 0.75; 1.0 при заданном коэффициенте мощности cosφ₂.
