Условие задачи
Трехфазный неуправляемый выпрямитель
Заданный по варианту неуправляемый выпрямитель работает от сети трёхфазного переменного тока с действующим значением линейного напряжения UAB, коэффициент трансформации трёхфазного трансформатора kтр, сопротивление нагрузки постоянному току R0, действующее значение линейного напряжения вторичной обмотки трансформатора Uab, выпрямленное значение напряжения на нагрузке U0, действующее значение тока первичной обмотки трансформатора IA, действующее значение тока вторичной обмотки трансформатора Ia, выпрямленное значение тока нагрузки I0, мощность нагрузки P0, полная мощность трансформатора Sтр.
Считая диоды идеальными, согласно варианту задания определите:

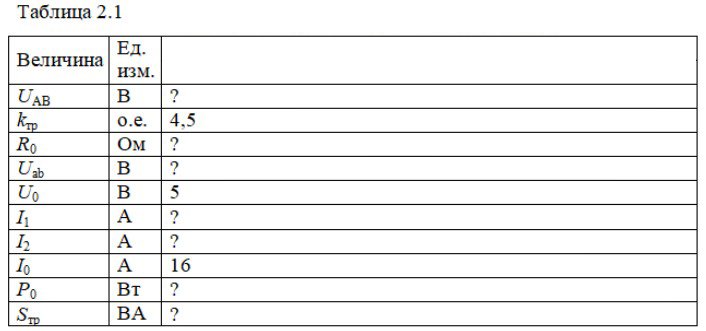

- недостающие в табл. 2.1 величины;
- постройте зависимости мгновенных значений первичного, вторичного и выпрямленного токов от времени;
- по результатам расчётов осуществите подбор полупроводниковых диодов, выбор обоснуйте.
Ответ

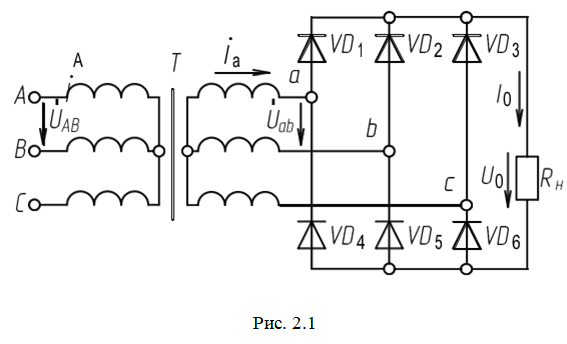

На рисунке 2.1 представлена схема трехфазного мостового выпрямителя.
Ток вторично обмотки трансформатора:
I2 = 0,817 * I0 = 0,817 * 16 = 13,1 A
Определим ток первичной обмотки трансформатора:
Сопротивление нагрузки:
