Трехфазный трансформатор имеет: номинальную мощность SН; номинальное первичное напряжение U1H; номинальное вторичное напряжение U2H; номинальный ток первичной цепи напряжение короткого замыкания UK, uK%, его активная uКА

Трехфазный трансформатор имеет: номинальную мощность SН; номинальное первичное напряжение U1H; номинальное вторичное напряжение U2H; номинальный ток первичной цепи напряжение короткого замыкания UK, uK%, его активная uКА и реактивная uКР составляющие; сопротивление короткого замыкания zK, его активная rK реактивная xK составляющие; ток холостого хода I0, i0%; мощности холостого хода Р0 и короткого замыкания РK; коэффициент мощности холостого хода cosφ0 и короткого замыкания cosφK; номинальное изменение напряжения при сбросе нагрузки ΔUH; коэффициент мощности нагрузки cosφ2 (характер нагрузки); коэффициент полезного действия η при номинальной нагрузке (β = 1) и максимальный КПД ηmax.

Определить, для выбранного варианта, значения параметров трансформатора, не указанные в таблице 2.1.

Построить внешнюю характеристику трансформатора при номинальной нагрузке.

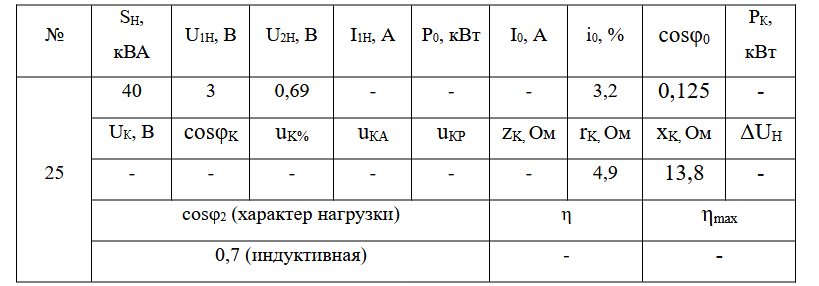

Таблица 2.1 – Исходные данные.
