Три активных сопротивления RAB, RBC и RCA соединили в треугольник и включили в трехпроводную сеть с линейным напряжением UНОМ.

Дата добавления: 22.06.2024

Условие задачи

Три активных сопротивления RAB, RBC и RCA соединили в треугольник и включили в трехпроводную сеть с линейным напряжением UНОМ.

Начертить схему цепи и определить фазные токи в потребляемую цепью активную мощность в нормальном режиме.

Начертить в масштабе векторную диаграмму цепи, из которой графически найти линейные токи.

Затем в цепи наступил аварийный режим, характер которого указан в таблице вариантов. Определить те же величины в аварийном режиме и начертить в масштабе векторную диаграмму цепи, из которой также графически найти линейные токи. На схеме покажите фазные и линейные токи.

Исходные данные: RAB=44 Ом, RВС=44 Ом, RСА=22 Ом, UH=220 B; при аварии отключился линейный провод В и фаза СА.

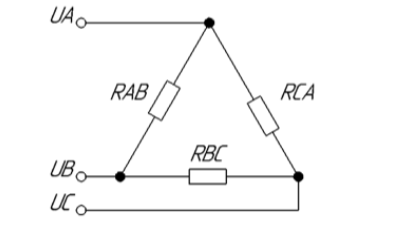

Схема цепи представлена на рисунке:

Ответ

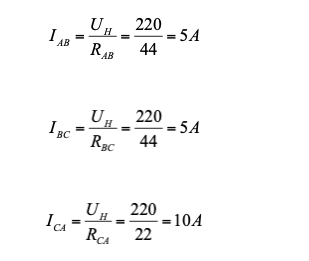

Рассчитаем фазные токи в цепи:

Потребляемая цепью активная мощность:

Начертим в масштабе векторную диаграмму цепи, из которой графически найдем линейные токи.
