Три группы сопротивлений соединили звездой с нулевым проводом и включили в трехфазную сеть переменного тока с линейным напряжением Uном. Активные сопротивление в фазах А, В, С соответственно равны R_A,  R_B, R_C; реактивные – X_A, X_B, X_C. Характер реактивных сопротивлений (индуктивное или емкостное) указаны на схеме цепи. Углы сдвига фаз в каждой фазе равны φ_А, φ_В, φ_С. Линейные токи (они же фазные) в нормальном режиме равны I_А, I_В, I_С. Фазы нагрузки потребляют активные мощности Р_А, Р_В, Р_С и реактивные Q_А, Q_В, Q_С.

Для своего варианта начертить схему цепи; определить величины, отмеченные прочерками в табл. 2 и начертить в масштабе векторную диаграмму цепи в нормальном режиме. Начертить векторную диаграмму цепи в аварийном режиме, при отключении фазы А. Из векторных диаграмм определить графически токи в нулевом проводе в обоих режимах. При вычислениях принять: sin 36º50′ = cos 53º10′ = 0,6; sin 53º10′ = cos 36º50′ = 0,8.

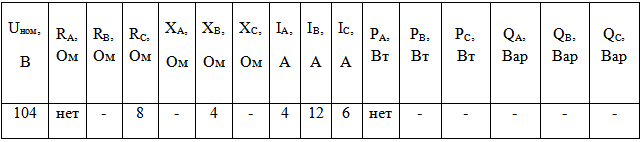

Таблица  2
