Условие задачи

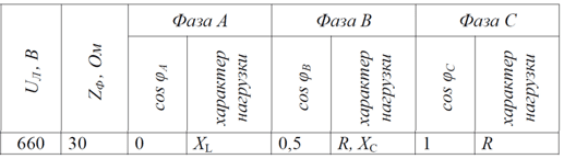

Три потребителя электроэнергии, имеющие одинаковые полные сопротивления фаз соединены звездой и включены в четырёхпроводную трёхфазную сеть с системой симметричных линейных напряжений.
Составить электрическую схему питания.
Определить
- Фазные токи и ток в нейтральном проводе
- Активную мощность трёхфазной цепи
Построить
- Векторную диаграмму напряжений и токов с учётом характера нагрузки.
Дополнительное задание
В каких случаях используют трёх- и четырёхпроводные трёхфазные электрические цепи?
Объяснить назначение нейтрального провода в четырёхпроводных трёхфазных электрических цепях.
Почему в нейтральном проводе не устанавливают предохранители и выключатели?
Ответ

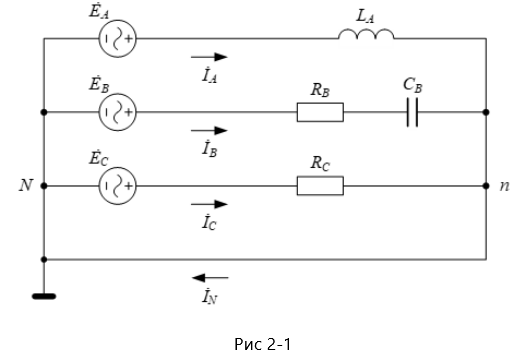

Составим электрическую схему (Рис 2-1)

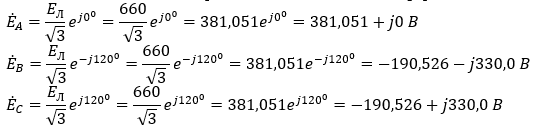

Пусть угол сдвига фазы А равен нулю, запишем систему фазных напряжений в комплексном виде в алгебраической и показательной формах
Определим численные значения соп...
