Три потребителя электроэнергии, имеющие одинаковые полные сопротивления фаз Zф, соединены «звездой» и включены в четырехпроводную трехфазную сеть с системой симметричных линейных напряжений Uл. Составить электрическую схему питания.

«Три потребителя электроэнергии, имеющие одинаковые полные сопротивления фаз Zф, соединены «звездой» и включены в четырехпроводную трехфазную сеть с системой симметричных линейных напряжений Uл. Составить электрическую схему питания.»

7 сентября 2024
Электроника, электротехника, радиотехника

Условие:

Три потребителя электроэнергии, имеющие одинаковые полные сопротивления фаз Zф, соединены «звездой» и включены в четырехпроводную трехфазную сеть с системой симметричных линейных напряжений Uл.

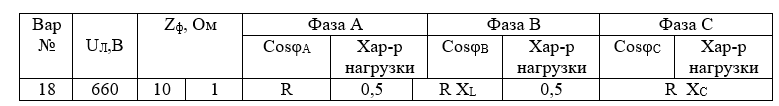

Данные по вариантам задания приведены в таблице 3.1 (с. 23 − 25).

Составить электрическую схему питания.

Определить

− фазные токи Iфи ток в нейтральном проводе IN;

− активную мощность Ртрехфазной цепи.

Построить

− векторную диаграмму напряжений и токов с учетом характера нагрузки.

Дополнительное задание

В каких случаях используют трех- и четырехпроводные трехфазные электрические цепи?

Объяснить назначение нейтрального провода в четырехпроводных трехфазных электрических цепях.

Почему в нейтральные провода не устанавливают предохранители и выключатели?

Решение:

1. Определим фазные напряжения. В трехфазных цепях при наличии нейтрального провода выполняется соотношение между фазным и линейным напряжением:

2. Произведем расчет фазных токов (которые при соединении в звезду есть и линейные токи) и определим по заданному cos угол сдвига фаз тока относительно напряжения.
