Условие задачи
Участок токарного цеха (УТЦ) предназначен для обеспечения производимой продукции всего цеха. Он является составной частью цеха металлоизделий машиностроительного завода.
УТЦ имеет станочное отделение, где размещен станочный пар к, вспомогательные (склады, инструментальная, мастерская и др.) и бытовые (раздевалка, комната отдыха) помещения.
Транспортные операции выполняются с помощью кран-балок и наземных электротележек.
Участок получает электроснабжение (ЭСН) от цеховой трансформаторной подстанции (ТП) 10/0,4 кВ, расположенной в пристройке цеха металлоизделий. Дополнительная нагрузка ТП: Р=550 кВт; cos<р=0,9; Кн=0,9. Все электроприемники пo безопасности- 2 категории.

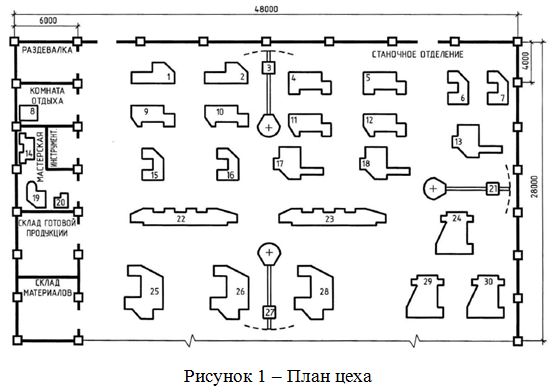

Каркас здания сооружен из блоков-секций длиной 6 и 4 м каждый. Размеры цеха А х В х Н= 48 х 28 х 8 м. Все помещения, кроме станочного отделения, двухэтажные высотой 3,6 м . Расположение основного ЭО показано на плане.
Произвести электрический расчет осветительной установки цеха
Ответ
Произведем расчет на примере производственного помещения
Выбор размещения групповых щитков, схемы и трассы сети, компоновка групповой сети
Согласно ПУЭ ток защитных аппаратов на групповых линиях освещения не должен превышать 25 А.
Источником питания осветительной сети является цеховой трансформатор. Групповой щиток запитан по магистральной схеме. Групповой щиток располагается посередине короткой стены помещения. Светильники располагаем рядами параллельно продольной оси помещения.
Расчётная мощность в однофазной групповой линии
