В цепь переменного тока частотой 50 Гц (рисунок 12.1) включена катушка, обладающая активным сопротивлением r и индуктивным сопротивлением x_L. К цепи приложено напряжение u равно U_m умножить на синус.
«В цепь переменного тока частотой 50 Гц (рисунок 12.1) включена катушка, обладающая активным сопротивлением r и индуктивным сопротивлением x_L. К цепи приложено напряжение u равно U_m умножить на синус.»
- Электроника, электротехника, радиотехника
Условие:

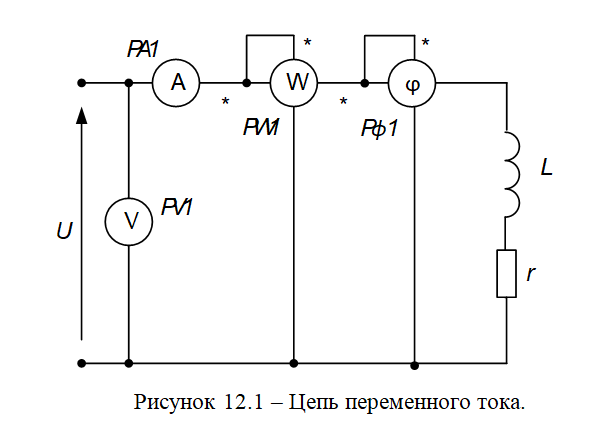

В цепь переменного тока частотой (рисунок 12.1) включена катушка, обладающая активным сопротивлением r и индуктивным сопротивлением XL . К цепи приложено напряжение
. Определить показания измерительных приборов, включенных в цепь, а также реактивную мощность цепи. Построить треугольник сопротивлений и векторную диаграмму.
- активное сопротивление катушки: r = 3 ОМ ;
- активное сопротивление катушки: XL = 4 ОМ ;
- амплитуда переменного напряжения: Um = 282 B .
Решение:

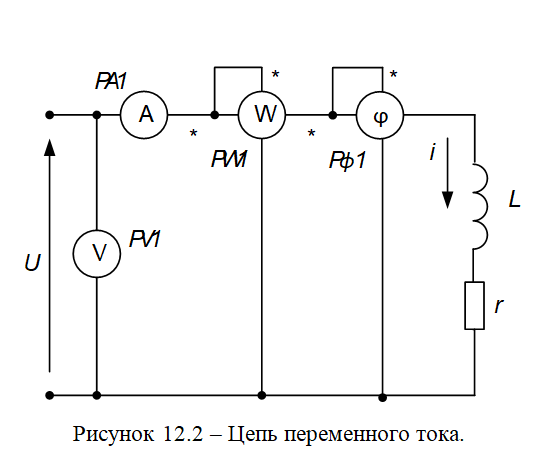

Укажем направление тока в электрической цепи
Полное сопротивление катушки равно
(12.1)
Для нахождения тока в цепи запишем мгновенное значение приложенного напряжения в алгебраической и показательной...
