Условие задачи

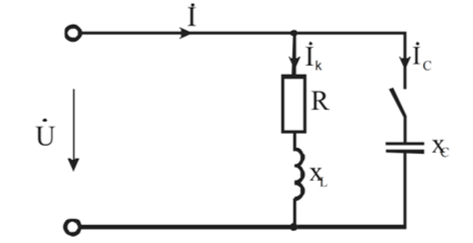

В цепь синусоидального тока напряжением U=100 В и частотой f=50 Гц включена катушка с активным сопротивлением R и индуктивным — XL.
Величины сопротивлений:
R=5 Ом, XL = 9 Ом
Определить:
1. Ток в катушке.
2. Коэффициент мощности.
3. Полную, активную и реактивную мощности.
4. Емкость, при которой в цепи наступит резонанс токов.
5. Построить векторную диаграмму.
Ответ
1. Ток в катушке определяется по закону Ома:
2. Коэффициент мощности при известных сопротивлениях определяется по формуле:
3. Полная мощность определяется по формуле:
