Условие задачи

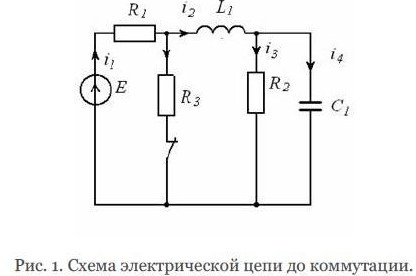

В цепи изображенной на рисунке 1 в момент t =0 происходит размыкание ключа.
Определите закон изменения напряжения uC(t) при условии, что до момента коммутации все токи и напряжения были постоянными. Параметры
электрической цепи: E=120В, L1=2Гн, C1=200мкФ, R1=50 Ом, R2 =100 Ом, R3 =50 Ом
Ответ

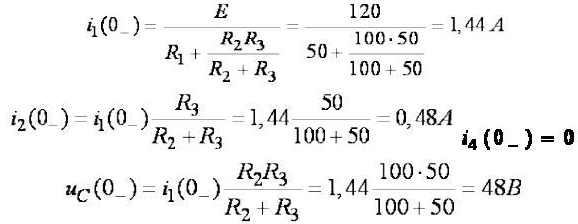

1). Определим токи в ветвях с индуктивностью и напряжения на конденсаторах до коммутации, которые является независимыми начальными условиями
2). Рассчитаем принужденный(установившийся) режим при после коммутации (определить принужденные токи и напряжения рис. 2).
