Условие задачи
В двигателе постоянного тока параллельного возбуждения заданы номинальные параметры: номинальное напряжение на зажимах двигателя
, мощность
, частота вращения
, коэффициент полезного действия
ток возбуждения
, сопротивление обмотки якоря
Требуется:
1) начертить схему подключения двигателя к источнику постоянного напряжения с указанием приборов для измерения токов и напряжения;
2) описать способы пуска двигателя параллельного возбуждения;
3) определить противо-ЭДС в обмотке якоря;
4) определить номинальный момент на валу двигателя;
5) определить пределы изменения частоты вращения двигателя при изменении величины добавочного сопротивления в цепи якоря
от 0 до
при статическом моменте сопротивления
6) построить естественную и искусственную (при
) механические характеристики.
Ответ

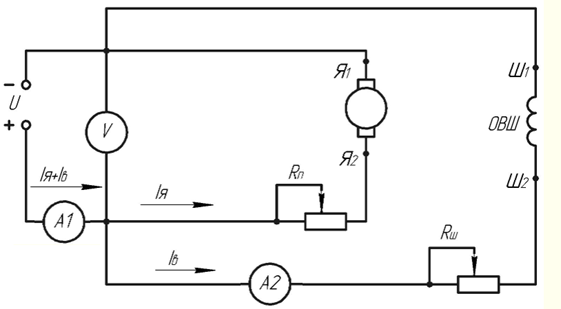

1. Схема подключения двигателя постоянного тока параллельного возбуждения с приборами для измерения тока и напряжения:
2. Для двигателей постоянного тока могут быть применены.
Прямой пуск. Обмотка якоря подключается к сети. Пуск применяют для двигателей малой мощности. Iп = (4 6)Iном .
Пуск путем плавного повышения питающего напряжения. При реостатном пуске возникают значительные пот...
