В электрической цепи, изображенной на рисунке 1, известны ЭДС источников питания и сопротивления резисторов. Определить токи в ветвях цепи. Составить баланс мощностей.
«В электрической цепи, изображенной на рисунке 1, известны ЭДС источников питания и сопротивления резисторов. Определить токи в ветвях цепи. Составить баланс мощностей.»
- Электроника, электротехника, радиотехника
Условие:
В электрической цепи, изображенной на рисунке 1, известны ЭДС источников питания и сопротивления резисторов. Определить токи в ветвях цепи. Составить баланс мощностей.

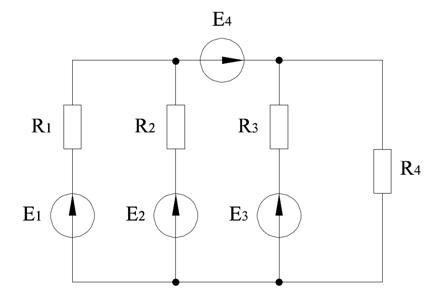

Рисунок 1 – Расчетная схема
Таблица – Исходные данные к задаче
Решение:
Решим данную задачу методом узловых потенциалов.

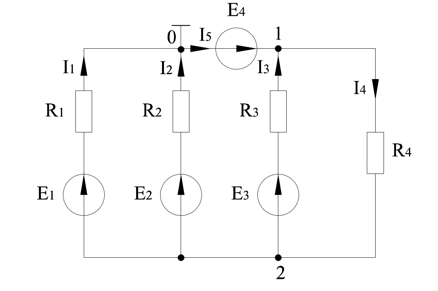

Рисунок 2 Расчетная схема
На схеме на рисунке 2 обозначим базисный узел 0, который заземлен и поэтому значение его потенциала известно и равно нулю (0 В), а также оставшиеся два узла 1 и 2. Очевидно, что так как узлы 0 и 1 связаны только с помощью идеальной ЭДС E4, то потенциал узла 1 будет больше потенциала узла 0 на величину ЭДС E4, т.е.
