Условие:

В неразветвленной цепи переменного тока R1=3 Ом; R2=4 Ом; L1=38 мГн; L2=16 мГн; C1=531 мкФ; C1=319 мкФ. Напряжение U=80 В. Определить: полное сопротивление Z, ток I, коэффициент мощности cos⁡φ, полную мощность S, активную мощность P, реактивную мощность Q. Построить в масштабе векторную диаграмму.

Решение:

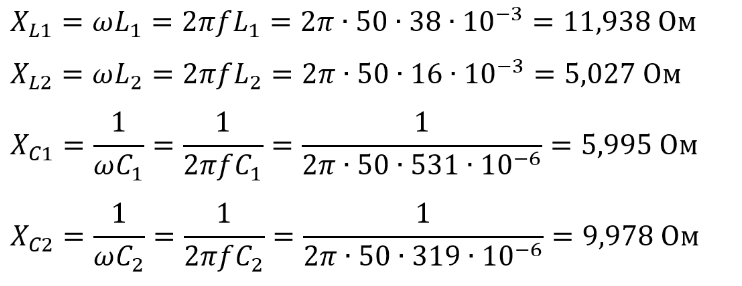

Определяем реактивные сопротивления катушке и конденсаторов при частоте f=50 Гц.

Полное сопротивление цепи определяется по формуле:

По закону Ома для цепи переменного тока находим ток в цепи:
