В расчетной работе необходимо выполнить электротехнические расчеты электрических сетей в соответствии с расчетной схемой и...

В расчетной работе необходимо выполнить электротехнические расчеты электрических сетей в соответствии с расчетной схемой и электрическими нагрузками. Исходные данные берутся из результатов расчётных работ 1 и 2.

«В расчетной работе необходимо выполнить электротехнические расчеты электрических сетей в соответствии с расчетной схемой и электрическими нагрузками. Исходные данные берутся из результатов расчётных работ 1 и 2.»

27 февраля 2025
Электроника, электротехника, радиотехника

Условие:

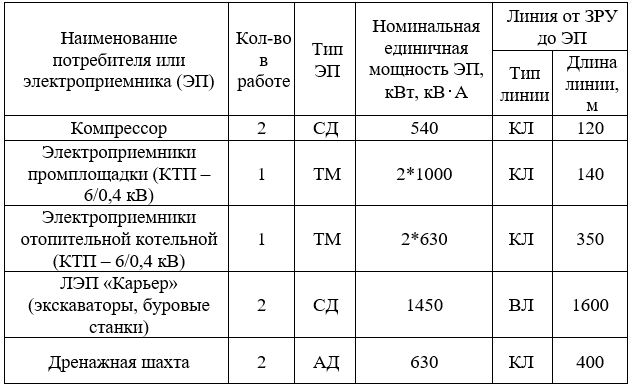

Таблица 1.

Исходные данные по электроприемникам предприятия

Обозначения в таблице: СД – синхронный двигатель; АД – асинхронный двигатель; ТМ – трехфазный силовой трансформатор с масляным охлаждением; КЛ – кабельная линия; ВЛ – воздушная линия.

Дополнительные сведения:

- напряжение питающих ЛЭП – 35 кВ;

- протяженность питающих ЛЭП (от РПС до ГПП) – 30 км;

- мощность короткого замыкания на шинах РПС – 200 МВ·А;

- рассмотреть необходимый объём, уставки и чувствительность РЗиА фидера СД.

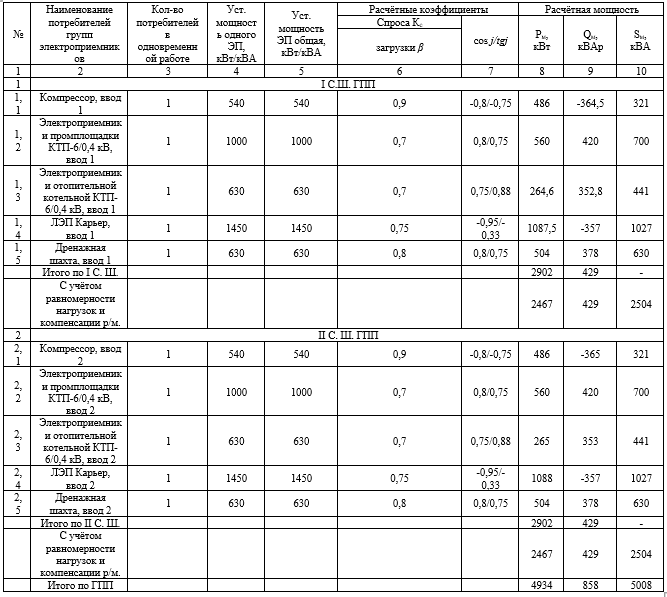

Таблица 1.1

Формуляр электрических нагрузок.

Решение:

Расчёт электрических сетей.

Расчёт питающих ЛЭП от РПС до ГПП.

Питание ГПП осуществляется двумя воздушными одноцепными линиями, сооружаемыми на одноцепных опорах напряжением 35 кВ и протяженностью 30 км. Питающие ЛЭП работают по схеме неявного резерва, следовательно проводники каждой линии принимаем одинакового сечения, поэтому расчёт будем производить для наиболее нагруженной секции шин. Расчёты будем производить по I С. Ш.

Расчётный ток в нормальном и послеаварийном режимах:
