Условие задачи
В сеть переменного тока напряжением U включена цепь, состоящая из двух параллельных ветвей с сопротивлениями r1, r2 и хС (рис. 1).
Определить показания измерительных приборов, реактивную мощность цепи, построить векторную диаграмму.
Рис. 1.
Дано
U = 127 В. ω = 314 рад/с
r1 = 10 Ом r2 = 12 Ом ХС = 8 Ом
Ответ

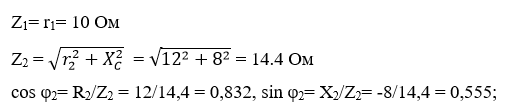

1. Находим полные сопротивления ветвей цепи:
2. Находим токи ветвей
3. Для нахождения тока в неразветвленной части цепи разложим токи ветвей на составляющие:
активная составляющая тока первой ветви
