В сеть переменного тока с напряжением U включена цепь, схема которой показана на рисунке 1. Необходимо определить показания приборов, построить векторную диаграмму и временные диаграммы напряжения

Дата добавления: 08.06.2024

Условие задачи

В сеть переменного тока с напряжением U включена цепь, схема которой показана на рисунке 1.

Необходимо определить показания приборов, построить векторную диаграмму и временные диаграммы напряжения, тока и мгновенной мощности на входных зажимах цепи.

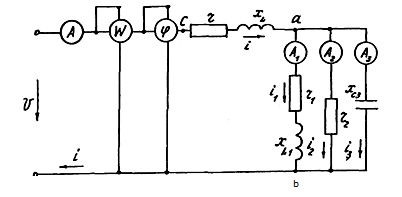

Рис. 1

Дано

U =  160 B;

r= 1,6 Ом;  r1= 5 Ом     r2= 8 Ом

ХC3 = 11 Ом        ХL= 1,8 Ом        ХL1= 7 Ом

Ответ

Так как напряжение Uab, приложенное к параллельно соединенным ветвям, неизвестно. расчёт ведем методом эквивалентных преобразований в следующей последовательности.

1. Сначала схему рис. 1 заменяем эквивалентной схемой рис. 2.

В этой схеме:

G1 активная проводимость ветви 1;

B1 реактивная проводимость ветви 1;

G2 активная проводимость ветви 2;

B2 реактивная проводимость ветви 2;

G3 активная проводимость ветви 3;

B3 реактивная проводимость ветви 3;

Определим параметры этой схемы:
