В соответствии с данными таблицы 1 выполнить расчет линейной электрической цепи однофазного синусоидального тока со смешанным соединением активных и реактивных элементов символическим методом, а именно:

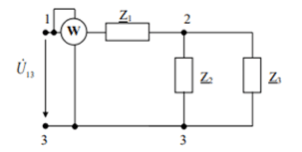

1. составить схему замещения электрической цепи;

2. рассчитать напряжения на всех участках и на отдельных элементах, токи во всех ветвях схемы;

3. проверить правильность определения токов, используя первый закон Кирхгофа;

4. определить показание ваттметра;

5. составить баланс активных и реактивных мощностей

6. построить в масштабе векторную диаграмму токов и напряжений в цепи.

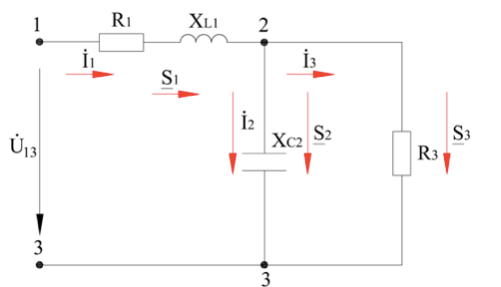

Рисунок 1

Таблица 1 - Исходные данные
