Условие:

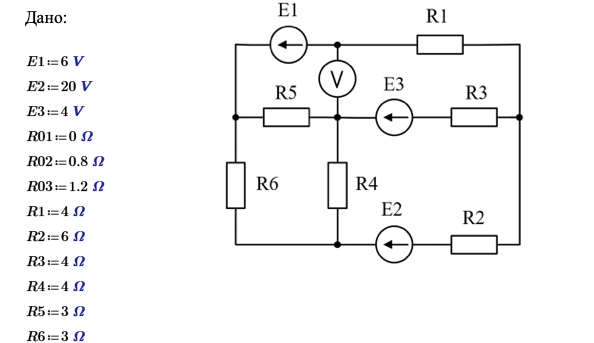

В соответствии с номером варианта выбрать схему цепи и значение параметров источников ЭДС и сопротивлений этой цепи.
2. Составить систему уравнений, необходимых для определения токов по первому и второму правилам Кирхгофа.
3. Найти все токи, с помощью метода контурных токов.
4. Найти токи ветвей, применив метод узловых потенциалов, предварительно упростив схему, заменив треугольник сопротивлений
эквивалентной звездой.
5. Составить баланс мощностей для заданной схемы и убедиться в правильности полученного решения.
6. Определить показания вольтметра.
7. Построить потенциальную диаграмму по внешнему контуру.
Решение:
Расчет выполнен средствами пакета Matcad
1. Расчет цепи по правилам Кирхгофа

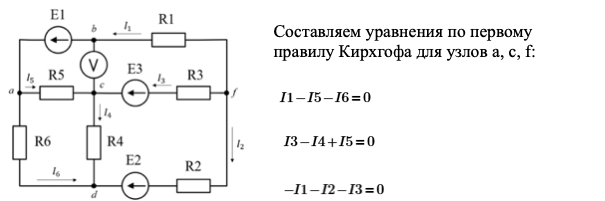

1.1 Выбираем направления токов в ветвях и составляем 6 уравнений для нахождения 6 неизвестных токов
Составляем уравнения по вт...
