В таблице 2 заданы значения сопротивлений всех элементов и один дополнительный параметр. Начертить электрическую схему цепи и определить величины.

В таблице 2 заданы значения сопротивлений всех элементов и один дополнительный параметр.

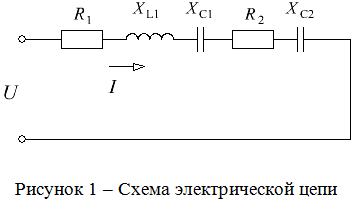

1. Начертить электрическую схему цепи и определить следующие величины, если они не заданы:

– полное сопротивление цепи Z;

– напряжение U, приложенное к цепи;

– ток I;

– режим работы электрической цепи;

– угол сдвига фаз φ (по величине и знаку);

– активную Р, реактивную Q и полную S мощности, потребляемые цепью.

2. Начертите в масштабе векторную диаграмму и кратко поясните ее построение.

3. Рассчитайте величину тока при резонансе.

Таблица 2 – Исходные данные к задаче 2
