Условие задачи
В трехфазную цепь переменного тока включен потребитель по схеме «треугольник». Линейное напряжение цепи UЛ; активные сопротивления фаз RAB, RBC, RCA; реактивные – XAB, XBC, XCA.
Необходимо:
1. Начертить схему.
2. Определить фазные (IAB, IBC, ICA) токи.
3. Определить мощности каждой фазы и всей цепи:
- активные PAB, PBС, PCA, P3Ф.
- реактивные QAB, QBC, QCA, Q3Ф.
- полные SAB, SBC, SCA, S3Ф.
4. Построить в масштабе векторную диаграмму фазных напряжений и фазных токов.
5. Определить линейные токи графическим способом (по векторной диаграмме).
Данные приведены в табл. 6.
Таблица 6
Ответ

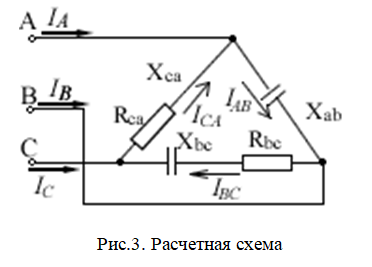

Составляем схему электрической цепи (рис.3):
1. Определяем сопротивление фаз
2. Определяем величину фазного напряжения (при соединении треугольником фазное напряжение является и линейным)
