В трехфазную цепь включили «треугольником» несимметричную нагрузку:

в фазу АВ – резистор сопротивлением R_АВ=24 Ом и емкостной элемент с емкостью С_АВ= 99мкФ;

в фазу ВС – емкостной элемент с емкостью С_ВС= 79мкФ;

в фазу СА – резистор с сопротивлением R_CA=40Ом.

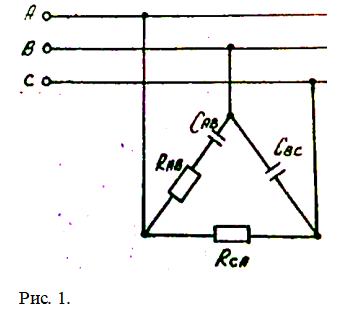

Частота сети f=50Гц (рис. 1). Линейное напряжение U_НОМ=220В. Определить фазные токи I_AB,  I_BC, I_CA¸ активную, реактивную и полную мощность трехфазной цепи.

Расчетные значения Х_С округлить до целого числа.

Построить векторную диаграмму и определить по ней линейные токи I_A,  I_B, I_C.
