Условие задачи
В трехфазную четырехпроводную цепь с симметричным линейным напряжением Uл , включены звездой сопротивления ra ,rb, rc и хa, хb, хc (рисунок 23.1). Определить фазные и линейные токи, ток в нейтральном проводе, активную мощность всей цепи и каждой фазы в отдельности. Построить векторную диаграмму токов и напряжений.
- симметричное линейное напряжение Uл = 380 В;
- активное сопротивление фазы A: ra = 3 Ом;
- активное сопротивление фазы B: rb = 4 Ом;
- активное сопротивление фазы C: rc = 6 Ом;
- ёмкостное сопротивление фазы A: xa = 4 Ом;
- индуктивное сопротивление фазы B: xb = 3 Ом;
- индуктивное сопротивление фазы C: xc = 8 Ом;
Ответ

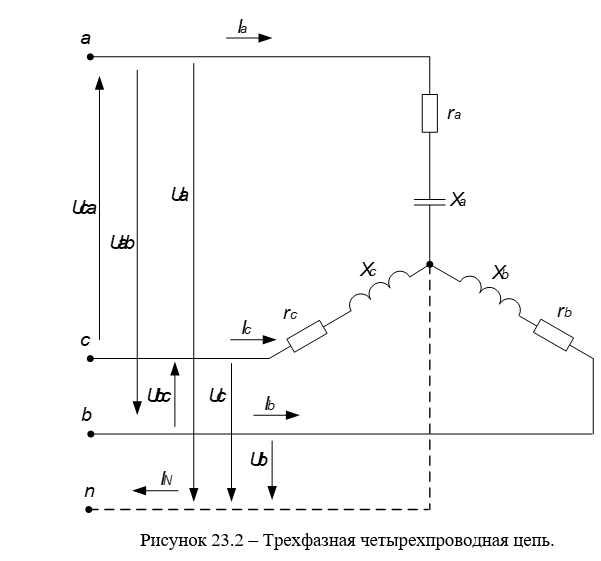

Укажем направления фазных и линейных напряжений и токов в электрической цепи

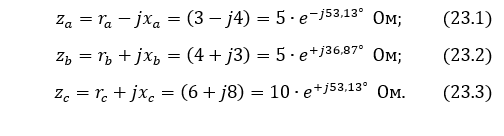

Найдем полное сопротивление каждой фазы
Фазные напряжения источника
