Условие:
В трёхфазную сеть с симметричной системой линейных напряжений Uл включён трёхфазный потребитель электроэнергии, фазы которого имеют комплексные сопротивления Zа, Zb, Zс и соединены "звездой" (рис.5).
Определить:
1. Линейные и фазные токи.
2. Активную Р, реактивную Q и полную S мощности потребителя.
3. Показания приборов: амперметра и вольтметра.
4. Построить векторную диаграмму токов и напряжений.
Таблица 3.1 - Исходные данные

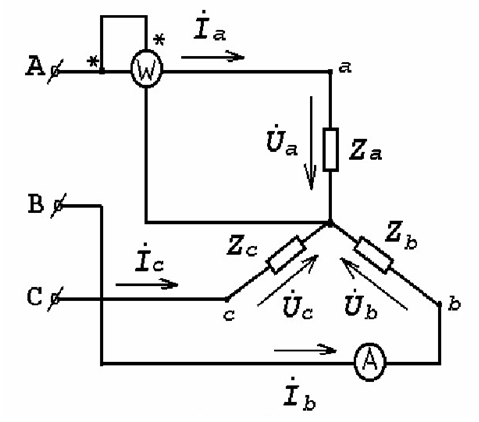

Рисунок 3.1 - Схема к задаче
Решение:
Определим линейные и фазные токи.
Запишем комплексные значения сопротивлений в показательной форме:

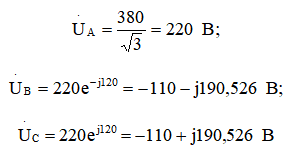

Напряжения в фазах генератора будут равны:
Так как нагрузка, соединенная в трехпроводную звезду, несимм...
