В трехфазную сеть включены три одинаковых приемника энергии. Определить фазные и линейные токи, коэффициент мощности, активные и реактивные мощности всей цепи и каждой фазы отдельно.
«В трехфазную сеть включены три одинаковых приемника энергии. Определить фазные и линейные токи, коэффициент мощности, активные и реактивные мощности всей цепи и каждой фазы отдельно.»
- Электроника, электротехника, радиотехника
Условие:

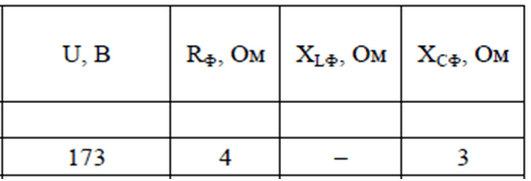

В трехфазную сеть с напряжением U включены три одинаковых приемника энергии (рис.4.1). Сопротивления приемника равны R и XL или ХС.
1. Определить фазные и линейные токи.
2. Определить коэффициент мощности, активные и реактивные мощности всей цепи и каждой фазы отдельно.
3. Построить топографические диаграммы.
Задачу решить для случаев, когда приемники энергии соединены звездой (рис. 4.1, а), а затем треугольником (рис.4.1, б). Сравнить полученные результаты.

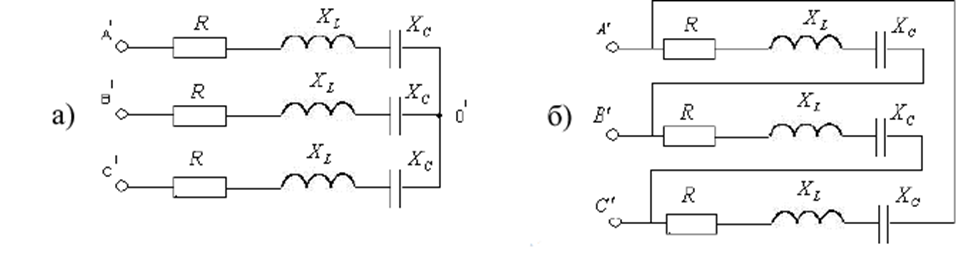

Рис.4.1. Расчетные схемы
Решение:
1) Расчет трехфазной цепи при соединении приемников звездой (рис.4.1, а):
1. Определяем фазное напряжение:
2. Определяем полное сопротивление фаз:
