В трехфазную трехпроводную сеть включили треугольником три одинаковые катушки. Активное сопротивление катушки r, индуктивное — xL. Линейное напряжение сети U. Определить: 1) фазные и линейные токи;
«В трехфазную трехпроводную сеть включили треугольником три одинаковые катушки. Активное сопротивление катушки r, индуктивное — xL. Линейное напряжение сети U. Определить: 1) фазные и линейные токи;»
- Электроника, электротехника, радиотехника
Условие:
В трехфазную трехпроводную сеть включили треугольником три одинаковые катушки.
Рис. 3. Заданная схема
Активное сопротивление катушки r, индуктивное — xL. Линейное напряжение сети U.
Определить:
1) фазные и линейные токи;
2) активную и реактивную мощности, потребляемые всеми катушками;
3) угол сдвига фаз.
Начертить в масштабе векторную диаграмму цепи. Исходные данные в таблице 5
Таблица 5.
Решение:

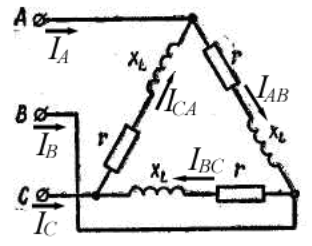

Обозначим на схеме фазные и линейные токи (рис.3.1).
рис. 3.1

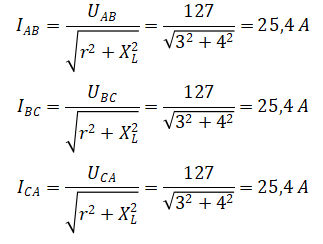

1. Фазные токи:
2. Углы сдвига фаз:
