В усилительном каскаде с общим эмиттером используется биполярный транзистор, имеющий параметры:h11Э= 500 Ом; h12Э= 0; h21Э=60; h22Э= 3∙10-4 См;определить выходное напряжение и выходное сопротивление этого каскада, если ЭДС источника входного сигнала

Дата добавления: 08.11.2023

Условие задачи

В усилительном каскаде с общим эмиттером используется биполярный транзистор, имеющий параметры:
h11Э= 500 Ом; h12Э= 0;  h21Э=60; h22Э= 3∙10-4 См;
определить выходное напряжение и выходное сопротивление этого каскада, если ЭДС источника входного сигнала ЕВХ=14 мВ=14∙10-3 В ;
его внутреннее сопротивление RВИ=140 Ом ;
RК=2 кОм; RБ>> h11.

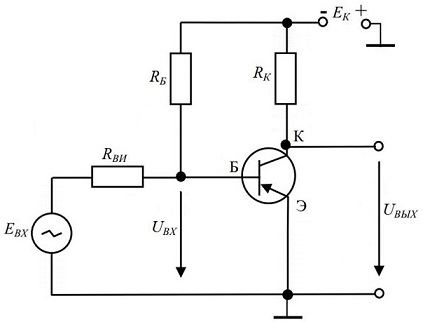

Рис. Схема каскада

Ответ

Т.к. RБ h11 , то входное сопротивление каскада

RВХ h11Э= 500 Ом;
Источник сигнала нагружен на сопротивление

RВХ= RВХ + RВИ=500+140= 640 Ом;

выходное сопротивление транзистора

RВЫХТР 1...
