Условие задачи

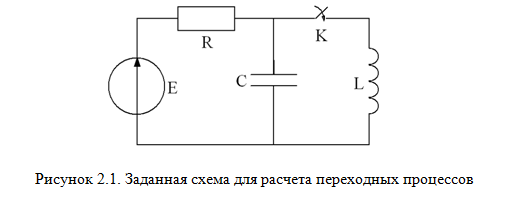

В заданной электрической цепи с источником постоянной ЭДС E=110 B происходит коммутация. Требуется рассчитать токи и напряжения на элементах схемы одним их методов расчета переходных процессов (классическим или операторным). Выполнить компьютерное моделирование в виртуальной электронной лаборатории Multisim. Сравнить результаты эксперимента и результаты расчета.
Выполнить анализ заданной электрической цепи с источником переменной ЭДС. Амплитуда ЭДС Em и частота ω задаются преподавателем. До коммутации был установившийся режим.
Ответ
I. Расчет переходного процесса для цепи с постоянным источником ЭДС.
1. Расчет классическим методом.
E=110 B
1.1. Рассчитываем независимые начальные условия ток через катушку индуктивности и напряжение на конденсаторе в режиме до коммутации (размыкания ключа):

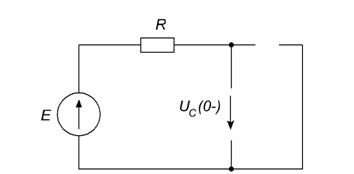

Рисунок 2.2. Эквивалентная схема цепи в режиме до коммутации
