решение задачи на тему:

1. В соответствии с номером варианта выбрать схему цепи и значение параметров источников ЭДС и сопротивлений этой цепи. 2. Составить систему уравнений, необходимых для определения токов по первому и второму правилам Кирхгофа. 3. Найти все

Дата добавления: 28.10.2023

Условие задачи

1. В соответствии с номером варианта выбрать схему цепи и значение параметров источников ЭДС и сопротивлений этой цепи.

2. Составить систему уравнений, необходимых для определения токов по первому и второму правилам Кирхгофа.

3. Найти все токи, с помощью метода контурных токов.

4. Найти токи ветвей, применив метод узловых потенциалов, предварительно упростив схему, заменив треугольник сопротивлений  эквивалентной звездой.

5. Составить баланс мощностей для заданной схемы и убедиться в правильности полученного решения.

6. Определить показания вольтметра.

7. Построить потенциальную диаграмму по внешнему контуру.

Расчет выполнен средствами пакета Matcad

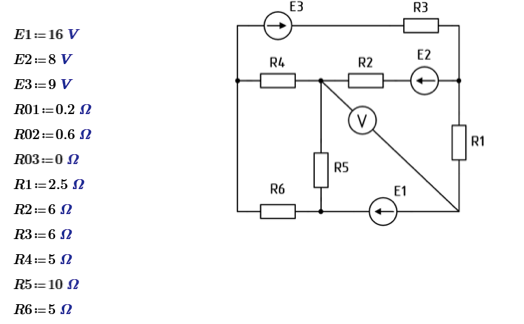

Дано

Ответ

1. Расчет цепи по правилам Кирхгофа

1.1 Выбираем направления токов в ветвях и составляем 6 уравнений для нахождения 6 неизвестных токов

Составляем уравнения по первому правилу Кирхгофа для узлов a, b, c:
