Вольт-амперная характеристика (ВАХ) нелинейного элемента модулятора аппроксимирована линейно-ломанной функцией: для  S< 0

Дата добавления: 21.08.2024

Условие задачи

Вольт-амперная характеристика (ВАХ) нелинейного элемента модулятора аппроксимирована линейно-ломанной функцией:

для  S< 0  или  при

i = 0  при

- напряжение отсечки.

- крутизна наклона ВАХ.

- амплитуда несущего колебания на входе модулятора.

 - частота несущего колебания.

- частота модулирующего сигнала.

- резонансное сопротивление контура.

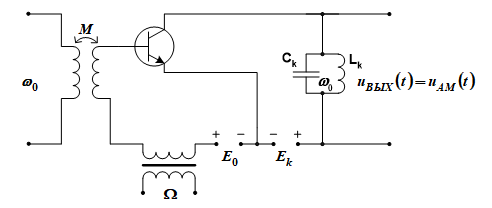

Рис. 2. Принципиальная схема амплитудного базового модулятора

Необходимо:

1. Определить добротность колебательного контура, если L = 100 мкГн.

2. Рассчитать и построить статическую модуляционную характеристику (СМХ) амплитудного модулятора.

3. Выбрать рабочий участок на СМХ, рабочую точку

4. Определить максимальную амплитуду модулирующего сигнала, обеспечивающую отсутствие искажений.

5. Определить коэффициент модуляции АМ-сигнала на выходе модулятора.

6. Записать аналитическое выражение для АМ-сигнала при определенных числовых значениях коэффициента модуляции.

7. Вычислить спектр АМ-сигнала и записать его выражение в общем виде и в численных данных.

Ответ

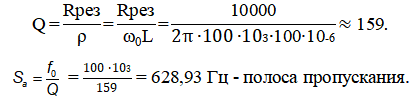

1. Добротность контура:

Данная полоса пропускания нас не устраивает (нужно ∆F = 22 кГц), поскольку она очень узкая. Поэтому необходимо уменьшить добротность контура либо увеличить частоту несущего колебания.

Уменьшаем добротность колебательного контура до .
