Условие задачи
Воздушный промежуток изоляционной конструкции, работающей на переменном напряжении промышленной частоты, с межэлектродным расстоянием L имеет разрядное напряжение U0 при нормальных атмосферных условиях.
Определить разрядное напряжение воздушного промежутка при атмосферном давлении Р, температуре t и абсолютной влажности воздуха γ.
Исходные данные:
U0 = 700 кВ;
L = 1,6 м;
Р = 96 кПа;
t = +70°С;
γ = 6 г/м3.
Ответ

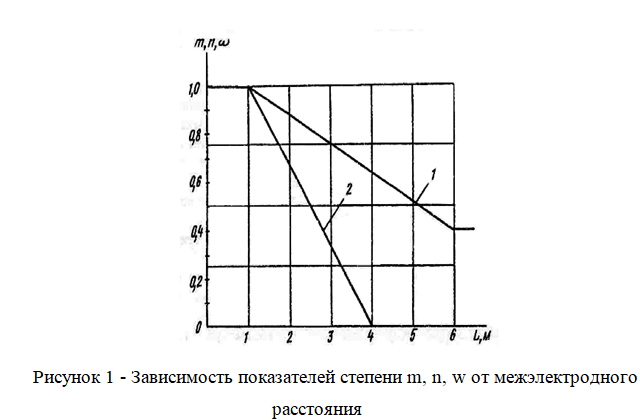

1. Построим графики зависимостей показателей степени для поправочных коэффициентов на давление, температуру и влажность воздуха от межэлектродного расстояния и вспомогательного коэффициента для поправочного коэффициента на влажность от абсолютной влажности воздуха (рис. 1).
2. Определим показатели степени для поправочных коэффициентов на давление и температуру воздуха.
По кривой 1 находим m и n:
m = ...
