Условие:

Выбор числа и мощности трансформаторов связи на электростанции

Дано:

Генераторы:

Тип генератора – ТВФ-100-2

Vг – 10,5 кВ

cosφг – 0,85

nгру – 2

nбл – 2

Рсн – 9%

Нагрузка ГРУ:

Рмин – 100 МВт

Рмакс – 200 МВт

cosφн – 0,93

Требуется:

Составить структурную схему электростанции;

Рассчитать и выбрать трансформаторы;

Определить Кз, Sлэп, Vлэп.



Решение:

Составим структурную схему ЭС и нанесем данные (рисунок 1).

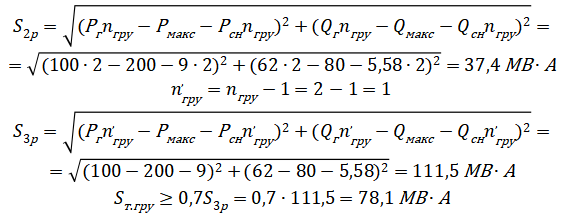

Определим расчетную мощность трансформатора ГРУ:

Определим расчетную мощность блочного трансформатора:
