Условие:

Выбор числа и мощности трансформаторов связи на электростанции

 Дано:

Тип генератора - ТВС-32-2

Vг = 10,5 кВ

nгру = 4

nбл = 2

Рсн = 10 %

Рмин = 10 МВт

Рмакс = 15 МВт

Требуется:

· составить структурную схему электростанции (ЭС);

· рассчитать и выбрать трансформаторы;

· определить КЗ, SЛЭП, VЛЭП.

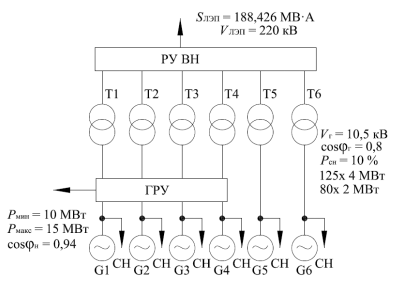

  Рис. 1 - Структурная схема ЭС

Решение:

Составляется структурная схема ЭС и наносятся данные (рис. 1).

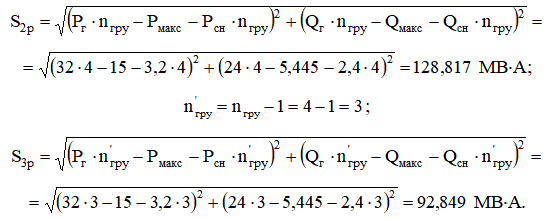

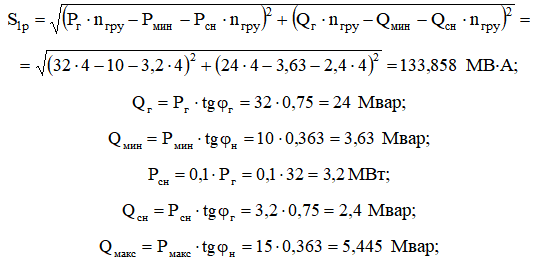

Определяется расчетная мощность трансформатора ГРУ:

Знак "минус" в первой скобке подкоренного выражения означает, что недостающая мощность ...
