Выбрать аналог из выпускаемых серийно трансформаторов, выписать его основные технические показатели. Определить: а) фазное значение номинального напряжения; б) номинальные токи и их фазные значения на сторонах ВН и НН; в) коэффициент трансформации.

1. Выбрать аналог из выпускаемых серийно трансформаторов, выписать его основные технические показатели.

2. Определить:

а) фазное значение номинального напряжения;

б) номинальные токи и их фазные значения на сторонах ВН и НН;

в) коэффициент трансформации.

3. Начертить:

а) эскиз сердечника в масштабе с размещенными на нем обмотками;

б) схемы соединения обмоток, обеспечивающие получение заданной группы.

4. Определить:

а) потери холостого хода Px, значение тока холостого хода I_x; его активной I_xa и реактивной I_xp составляющих, а также cos ф_х при номинальных напряжении и частоте питания, материал магнитопровода - горячекатаная сталь 1512;

б) параметры схемы замещения  rx; x_x; z_x при U₁ = U_1н

5 Определить:

а) потери короткого замыкания  Р_к; коэффициент мощности при коротком замыкании   ф_к; напряжение короткого замыкания u_к [%], а также его активную u_ка [%] и реактивную u_кр [%] составляющие;

б) приведенные к первичной обмотке параметры схемы замещения  r_к; r₁;  r'₂; x_к;  x₁;  x'₂;  z_к;  z₁; z'₂.

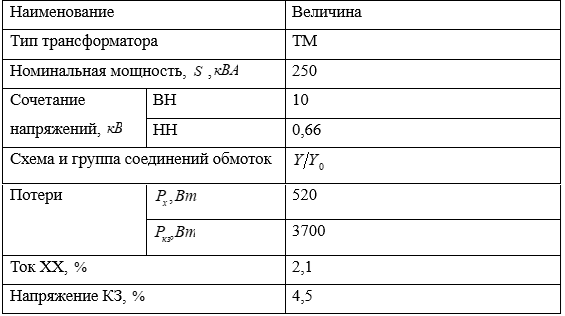

Таблица 1 – Исходные данные.
