Вычертить расчетную схему замещения цепи согласно варианта. Определить действующие значения токов на всех участках цепи и проверить правильность полученных результатов по первому закону Кирхгофа.

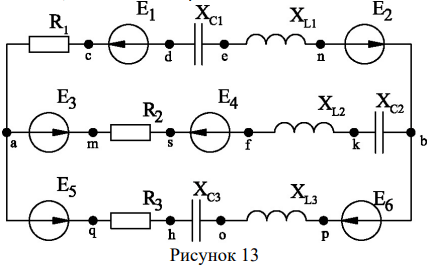

Для заданной электрической цепи (рисунок 13) требуется:

 1. Вычертить расчетную схему замещения цепи согласно варианта.

 2. Определить действующие значения токов на всех участках цепи и проверить правильность полученных результатов по первому закону Кирхгофа.

3. Определить действующие значения напряжений на отдельных участках цепи.

4. Построить векторную (топографическую) диаграмму напряжений и векторную диаграмму токов.

5. Составить уравнение баланса мощностей.

6. Построить круговую диаграмму для тока в ветви с сопротивлением, величина которого меняется от 0 до ∞ согласно варианта.

7. Определить по круговой диаграмме ток в этой ветви для указанного значения изменяемого сопротивления и сравнить его с результатом расчета (пункт 2).

8. По данным пунктов 2 и 3 определить показания ваттметра, включенного в цепь согласно варианта.
