Вычисление ширины диаграммы направленности, направления, в которых отсутствует излучение, направление максимумов боковых лепестков, величину несинфазности токов возбуждения

Линейная антенная решетка состоит из 15  ненаправленных (изотропных) излучателей, которые расположены на расстоянии d1/λ=0,3 друг от друга. Излучатели питаются синфазными токами одинаковой амплитуды.

1. Необходимо вычислить:

·        ширину диаграммы направленности по половинной мощности 2φ0.5 и по направлениям нулевого излучения 2φ0 (в плоскости расположения излучателей)

·        направления, в которых отсутствует излучение в пределах 1-го квадранта        (φ0 ≤ 90˚)

·        направление максимумов боковых лепестков в пределах 1-го квадранта      (φmax≤ 90˚)

·        значения нормированной характеристики направленности главного лепестка под углами φ = 0˚, 2˚, 4˚, 6˚, 8˚, 10˚

·        рассчитать относительную интенсивность боковых лепестков диаграммы направленности в пределах 1-го квадранта (φ ≤ 90˚ )

·        величину несинфазности токов возбуждения ψ, необходимую для того, чтобы угол максимального излучения был равен φ1=5˚

·        коэффициент направленного действия.

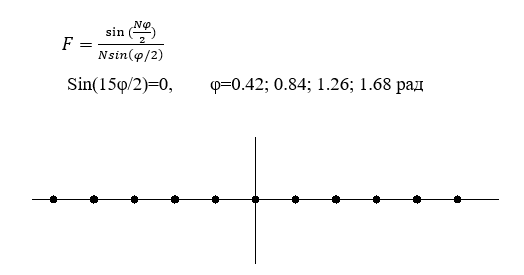

2. Нарисовать антенную решетку и построить в прямоугольной системе координат ориентировочную диаграмму направленности.

Примечание: Отсчет углов φ производится относительно перпендикуляра к оси, вдоль которой расположены излучатели
