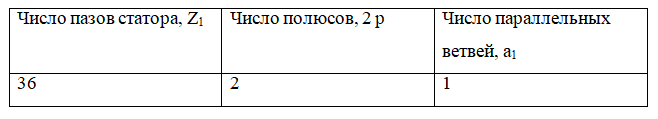

Вычислить: 2.1 Вычислить параметры обмотки; 2.2 Начертить развернутую схему, указать расположение полюсов; 2.3 Начертить условную схему соединения параллельных ветвей об-мотки.

Для электрической схемы, изображенной на рис.10-19, по заданным в табл.3. сопротивлениям и ЭДС: составить систему уравнений, необходимых для определения токов по первому и второму законам Киргофа.

Расширить предел измерения магнитоэлектрического миллиамперметра с пределом  7,5 мА и номинальным напряжением 75 мВ до 15 А. Рассчитать длину шунта, намотанного из манганиновой проволоки (r =0,42 Ом  •  мм^2 ), сечением S = 0,25 мм^2

Для цепи, представленной на рисунке 1.2, используя данные задачи 1.1, рассчитать токи и напряжения на всех резистивных элементах и составить баланс мощностей.
