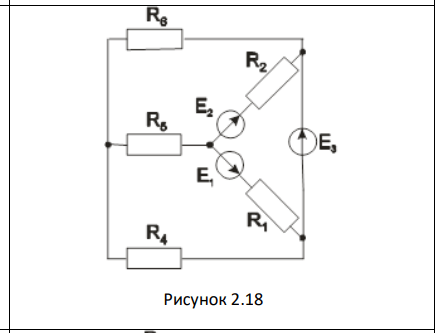

Вычислить токи в ветвях цепи, составить баланс мощностей для проверки правильности решения, построить потенциальную диаграмму для одного (любого) замкнутого контура (подписать узлы на схеме).
«Вычислить токи в ветвях цепи, составить баланс мощностей для проверки правильности решения, построить потенциальную диаграмму для одного (любого) замкнутого контура (подписать узлы на схеме).»
- Электроника, электротехника, радиотехника
Условие:
В задании требуется
- вычислить токи в ветвях цепи
− составить баланс мощностей для проверки правильности решения,
− построить потенциальную диаграмму для одного (любого) замкнутого контура (подписать узлы на схеме).
Решение:
Составляем расчетную схему цепи на которой обозначаем токи в ветвях и задаем их направления.

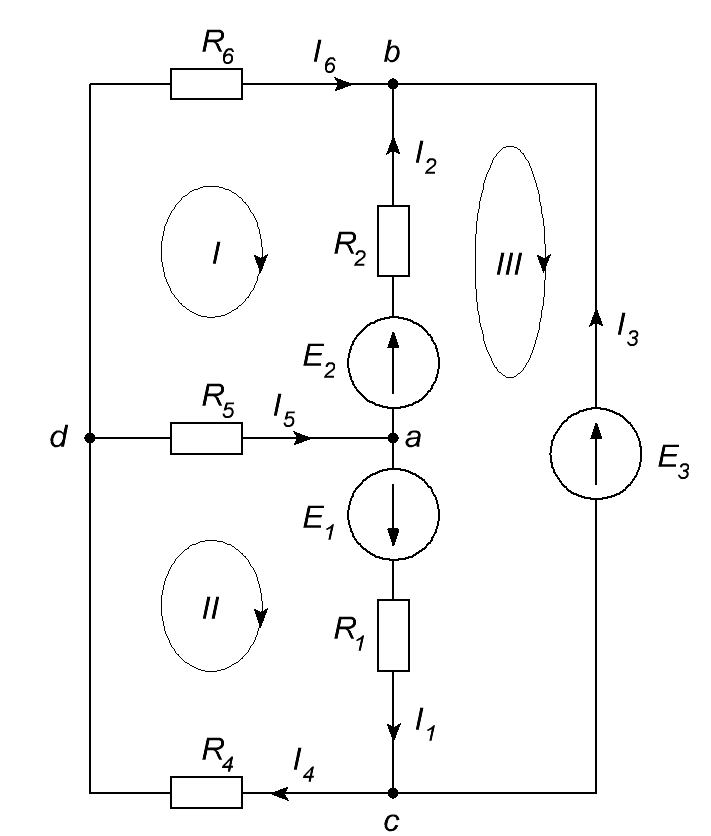

Рисунок 2.2 Расчетная схема цепи.
Расчет токов в ветвях цепи производим по методу контурных токов. Для контуров I, II, III обозначаем контурные токи как и составляем систему уравнений по методу контурных токов.
