Выполнить анализ переходного процесса классическим методом в цепи первого порядка. Структура электрической цепи изображена на рисунке 1 в обобщённом виде. Рисунок 1 – Схема электрической цепи в обобщенном виде Перед расчётом необходимо составить схему
- Электроника, электротехника, радиотехника
Условие:
Выполнить анализ переходного процесса классическим методом в цепи первого порядка. Структура электрической цепи изображена на рисунке 1 в обобщённом виде.

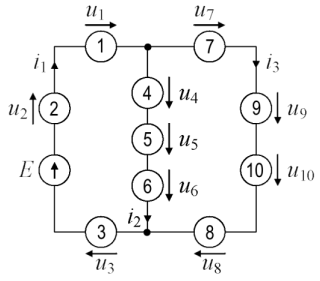

Рисунок 1 – Схема электрической цепи в обобщенном виде
Перед расчётом необходимо составить схему цепи, воспользовавшись данными таблицы 1. Ключ в цепи расположен последовательно или параллельно одному из элементов, и до коммутации он находится замкнутом (З) или разомкнутом (Р) состоянии.
Построить в интервале времени
заданные кривые ik(t), um(t).

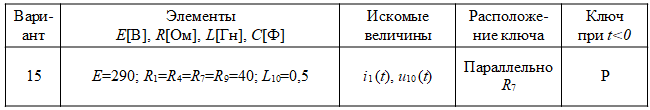

Таблица 1 – Исходные данные
Решение:
1. Изобразим схему электрической цепи в соответствии с исходными данными (см. рис. 2).

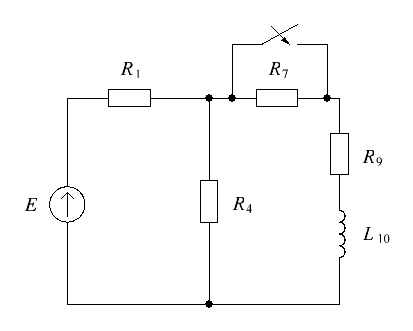

Рисунок 2 Схема электрической цепи
2. Определим независимые начальные условия.
Задаем исходные данные:
Так как при п...
