Условие:

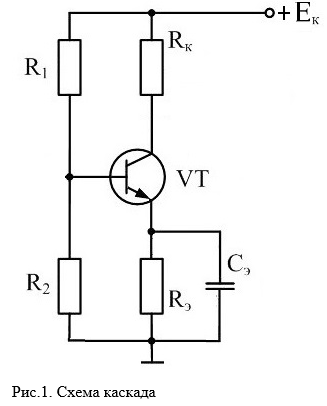

Выполнить расчет по постоянному току усилительного каскада с общим эмиттером (рис.1) в заданной рабочей точке.

Дано:

 IK0  = 2 мА = 2*10-3 A; UK0  = 4,7 В  ; напряжение питания схемы ЕK = 12 В; параметры транзистора: β = 50 , UБЭ = 0,67 В ;
низшая рабочая частота fН =40 Гц.

Определить  R1, R2, RЭ, СЭ. Определить, как изменится  рабочая точка усилительного каскада  ( IK0, UK0 ) при изменении температуры от +200С до -300С.

Решение:

Выбираем URЭ = 0,2 * ЕK = 0,2 * 12 = 2,4 В; отсюда
RЭ = 0,2 * ЕK / IK = 0,2 * 12 / 2 * 10-3 = 12 * 103 Ом; стандартное значение 12 кОм.

RК =( ЕK - URЭ - UK0)/ IK0 = (12 2,4 4,7)/ 2 * 10-3 = 2,5 * 103 Ом;
стандартное значение 2,4 кОм.

выбираем ток делителя IД = 7 * IK0 / = 7 * 2 * 10-3 / 50 = 0,28 * 10-3 A;ЕK /IД = 12/0,28 * 10-3 = 42,9 * 103 Ом;R2 = (URЭ + UБЭ )/ IД = (2,4 + 0,67 )/0,28* *10-3 = 11 ...
