Выполнить расчет по постоянному току усилительного каскада с общим эмиттером (рис.1) в заданной рабочей точке. IK0 =1,8 мА=1,8∙10-3 A; UK0 =3,3 В; напряжение питания схемы ЕK = 10 В; параметры транзистора: β=50 , UБЭ =0,63 В;

«Выполнить расчет по постоянному току усилительного каскада с общим эмиттером (рис.1) в заданной рабочей точке. IK0 =1,8 мА=1,8∙10-3 A; UK0 =3,3 В; напряжение питания схемы ЕK = 10 В; параметры транзистора: β=50 , UБЭ =0,63 В;»
  • Электроника, электротехника, радиотехника

Условие:

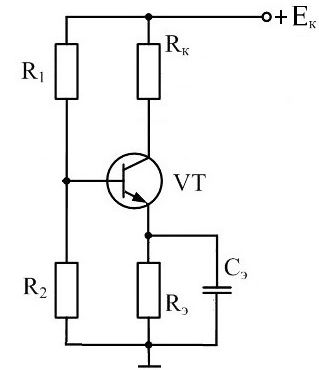

Рис.1. Схема каскада



Выполнить расчет по постоянному току усилительного каскада с общим эмиттером (рис.1) в заданной рабочей точке.

 IK0 =1,8 мА=1,8∙10-3 A; UK0 =3,3 В; напряжение питания схемы ЕK = 10 В; параметры транзистора:   β=50 , UБЭ =0,63 В;
низшая рабочая частота    fН =45 Гц.

Определить  R1, R2, RЭ, СЭ . Определить, как изменится  рабочая точка усилительного каскада  (IK0 ,UK0) при изменении температуры от +20℃ до -30℃.

Решение:

Выбираем URЭ =0,2∙ ЕK = 0,2∙ 10 =2 В ; отсюда
RЭ =0,2∙ ЕK / IK= 0,2∙ 10 /1,8∙10-3 = 1,11∙103 Ом; стандартное значение 1,1 кОм.

RК =(ЕK - URЭ - UK0)/ IK0 = (10 2 3,3)/ 1,8∙10-3 = 2,6 ∙103 Ом;
стандартное значение 2,7 кОм.

выбираем ток делителя IД =7∙ IK0 / = 7∙ 1,8∙10-3 / 50= 0,252∙10-3 A;ЕK /IД = 10/0,252∙10-3 = 39,7 ∙103 Ом;R2 = (URЭ+ UБЭ )/ IД = (2+ 0,63 )/0,252∙10...
