Условие задачи
Короткие замыкания в системах электроснабжения
Вариант 5.5

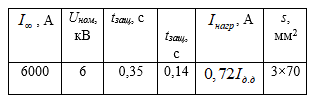

Выполните проверку кабеля с бумажно-масляной изоляцией сечением s на напряжение Uном, на термическую стойкость току короткого замыкания I∞, если время действия тока КЗ
а также определите температуру проводника в момент отключения тока КЗ. Если заданный кабель не прошел проверку по термической стойкости к току КЗ, разработайте предложения по сохранению в работе кабеля заданного сечения. В нормальном режиме по кабелю протекает ток равный Iнагр (ток определяется из значения длительно допустимого тока Iд.д. для заданного кабеля).

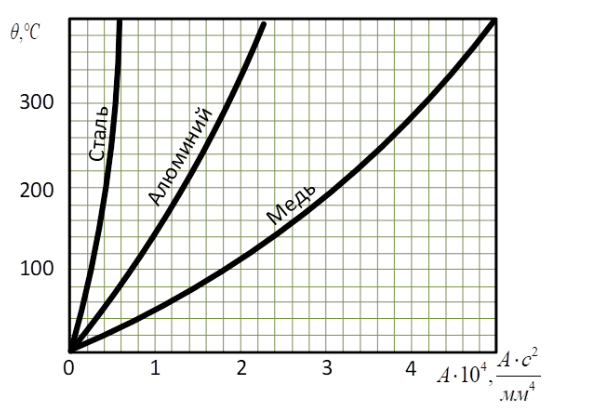

Рис. 1. Кривые нагрева токоведущих частей, изготовленных из различных материалов

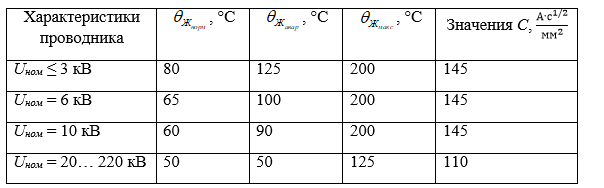

Таблица 1.1
Допустимые температуры токоведущих жил медных проводников для кабелей с бумажно-масляной изоляцией

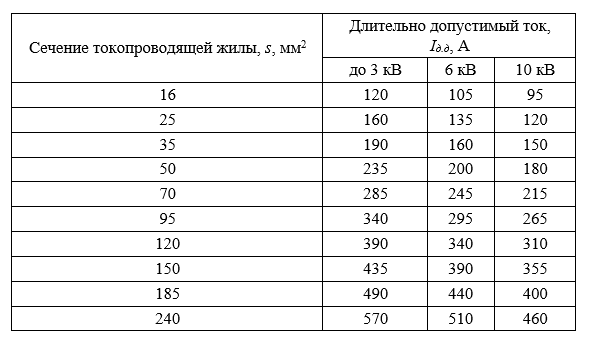

Таблица 1.2
Длительно допустимый ток для трехжильных кабелей с медными жилами и бумажно-масляной изоляцией
Ответ
1. Для заданного кабеля необходимо определить согласно ПУЭ или согласно таблице 1.2 длительно допустимый ток
а также допустимую температуру жил кабеля в нормальном режиме
.
