Условие задачи
Выполните следующее: -
- рассчитайте токи и напряжения в схеме до коммутации;
- определите начальные условия;
- рассчитайте установившееся токи и напряжения в схеме после коммутации;
- составьте таблицу начальных и установившихся значений.

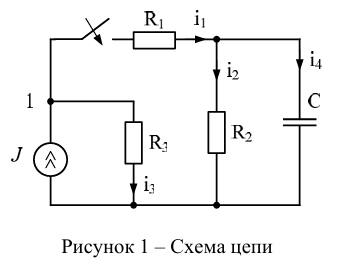

Схема цепи представлена на рисунке 1.
Параметры цепи
J = 0.2 А,
R1 = 50 Ом,
R2 = 50 Ом,
R3 = 100 Ом,
C = 20 мкФ.
Ответ
Обозначим токи на схеме.
1. Рассчитаем токи и напряжения в схеме до коммутации. Из рисунка 1 следует, что весь ток источника протекает только через резистор
R3. Поэтому
Напряжение на емкости до коммутации
2. Определим начальные условия.В соответствии с законом коммутации независимое начальное условиеОпределим зависимые начальные условия.Так как то
