Выведите формулы для расчёта сопротивлений резисторов R1, R2 и R3 многопредельного шунта для расширения пределов измерения магнито­электрического микроамперметра (рис. 1)

«Выведите формулы для расчёта сопротивлений резисторов R1, R2 и R3 многопредельного шунта для расширения пределов измерения магнито­электрического микроамперметра (рис. 1)»
  • Электроника, электротехника, радиотехника

Условие:

Выведите формулы для расчёта сопротивлений резисторов R1, R2 и R3 многопредельного шунта для расширения пределов измерения магнито­электрического микроамперметра (рис. 1) с током полного отклонения IА и внутренним сопротивлением RА. Новые пределы измерения токов: I1, I2 и I3 (I1 < I2 < I3). Рассчитайте значения сопротивлений шунтирующих резисторов R1, R2 и R3. Исходные данные для расчёта приведены в таблице 1 . Сопротивление RА примите равным 200N Ом. Определите цену деления C и чувствительность S прибора на каждом пределе измерения.

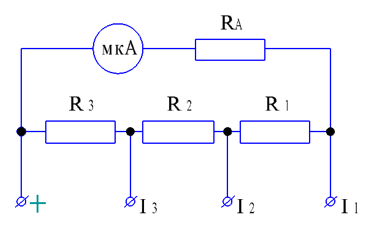

Рисунок 1 – Схема многопредельного амперметра

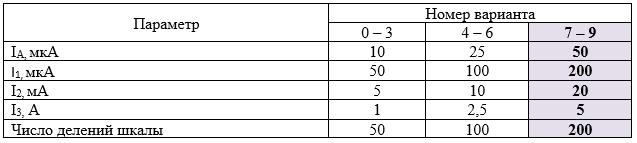

Таблица 1 – Варианты заданий

Решение:

Дано: IА =50 мкА; I1 =200 мкА; I2 =20 мА; I3 =5 А; K= 200; RA = 200*7=1400 Ом

Найти:

1. Вывести формулу для расчета R1,R2,R3

2. Найти: R1,R2,R3

3. Определите цену деления C и чувствительность S прибора

1. Для расчета шунтов применяем общую формулу при любом числе пределов измерения , где i количество пределов измерения тока/

Значения n вычисляем по формуле:
