Условие задачи
Задача
В момент t = 0 в цепи замыкается (размыкается) ключ К. Определить
независимые начальные условия и найти для указанной реакции f2 (0+), f2в, f2(t) при t > 0; построить график f 2 (t).
Цепь: 114 – ИН u1 = 36; 212 – R2 = 2; 325 – R3 =2; 423 – R4 = 1; 534 – R5 = 1; 634 – L6 = 0.25; 745 – К, размыкается. Найти i5.

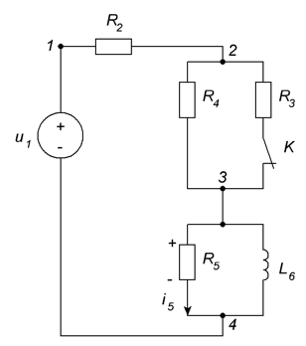

Рисунок 1. Заданная схема цепи.
Так как воздействия в цепи постоянны, то для анализа можно использовать схемы замещения.
Ответ
Решение
1. Определяем независимые начальные условия, т.е.

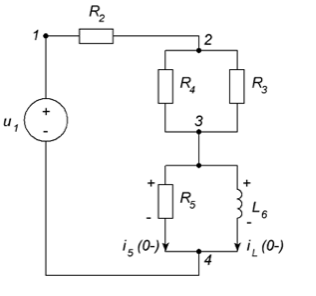

Рисунок 2. Схема замещения для расчета независимого начального условия.
