Выполнить расчет по постоянному току усилительного каскада с общим эмиттером (рис.1) в заданной рабочей точке.

Дата добавления: 26.10.2023

Условие задачи

Расчет усилительного каскада по постоянному току

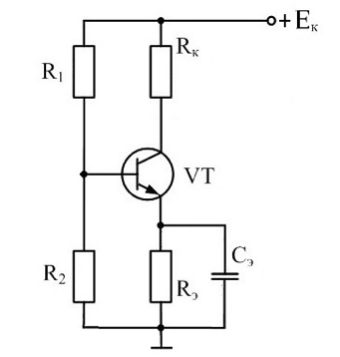

Рис.1. Схема каскада


Выполнить расчет по постоянному току усилительного каскада с общим эмиттером (рис.1) в заданной рабочей точке.
Дано:

 IK0 =1,5 мА=1,5∙10-3 A; UK0 =6,8 В  ; напряжение питания схемы ЕK = 14 В; параметры транзистора:   β=42 , UБЭ =0,6 В ;
низшая рабочая частота    fН =60 Гц.

Определить  R1, R2, RЭ, СЭ . Определить, как изменится  рабочая точка усилительного каскада  ( IK0 ,UK0 ) при изменении температуры от +200С до -300С.

Ответ

Выбираем URЭ =0,2∙ ЕK = 0,2∙ 14 =2,8 В ; отсюда
RЭ =0,2∙ ЕK / IK= 0,2∙ 14 / 1,5∙10-3 = 18,7∙103 Ом; стандартное значение 18 кОм.

RК =( ЕK - URЭ - UK0)/ IK0 = (14 2,8 6,8)/ 1,5∙10-3 = 2,93 ∙103 Ом;
стандартное значение 3 кОм.

выбираем ток делителя IД =7∙ IK0 / = 7∙ 1,5∙10-3 / 42= 0,25∙10-3 A;ЕK /IД = 14/0,25∙10-3 = 56 ∙103 Ом;R2 = (URЭ+ UБЭ )/ IД = (2,8+ 0...
